小型流延膜机 D20

更新:2020-1-9 9:23:53      点击:
  • 品牌:   Eurotech
  • 型号:   D20
  • 市场价:   面议 元
  • 优惠价:    元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

小型流延膜机D20


视屏介绍链接:http://v.youku.com/v_show/id_XMTUzMTg5NTg1Ng==.html


流延膜机系统技术参数:

挤出机部分总描述

5.7TFT触摸屏控制

螺杆转速范围

0- 180rpmmin-1

扭矩

500Nm

驱动马达

伺服电机,电子控制/无偏差的电子反馈,免维护;

温度控制

3段电加热,自优化的PID控制器,低压风冷;

压力传感器

德国AsentecKmK

温度控制器

德国Gneub 自优化的PID控制器;

热电偶

德国Gneub JFeCuNi 型温度传感器;

机筒

整体钻孔,LK3合金氮化处理;

螺杆参数

直径20mmL/D=30;压缩比:2.5:1 LK3合金氮化处理

最大挤出量

15Kg/h(视物料MI而定 )

电机功率

3 KW

模头

模头宽度150mm薄膜厚度均匀,不易产生偏中现象、卷曲薄膜平整;模头间隙1.5mm,并可调;

尺寸

600(L)×1200(H)×450(W)mm,高度至触摸控制屏顶;

重量

300kg

水冷部分(冷辊冷却循环)

Julabo模温机

温度范围

正常使用温度20-85(模温机可设定控制范围-30-180℃);

冷却介质

水(或油);

冷却功率(0℃)

5 Kw

冷却水输送

模温机泵输送;

相应数据显示

数显;

温控精度

0.01

温控稳定性

自优化的PID控制器;

冷水机尺寸

360x460x690mm

重量

44kg

冷辊/收卷部分描述





冷辊



高精度镀铬冷辊;特殊防粘镀层处理;驱动交流伺服电机反馈;

冷辊高度可调;表面粗糙度(上海注册商标)小于 0.1 μm。导辊为光滑导辊;

主付辊直径D=150mm、长度L=200mm

温控范围:20-180 °C

导向辊

镀铬辊、橡胶压辊;直径D=50mm;长度L=100mm

去耦马达(张力控制马达)

伺服变速传动箱;

收卷马达

伺服变速传动箱;电机功率0.37Kw,收卷速度可调:0.1-10m/min

收卷控制力

20N驱动气动扩张;

张力控制装置

轴转速控制的张力传感器;

收卷系统(气胀式)

卷轴直径D=76mm,恒定张力收卷。最大收卷直径350mm(约10小时运行);

尺寸

720(L)x450(W)x860(H)mm

重量

480Kg

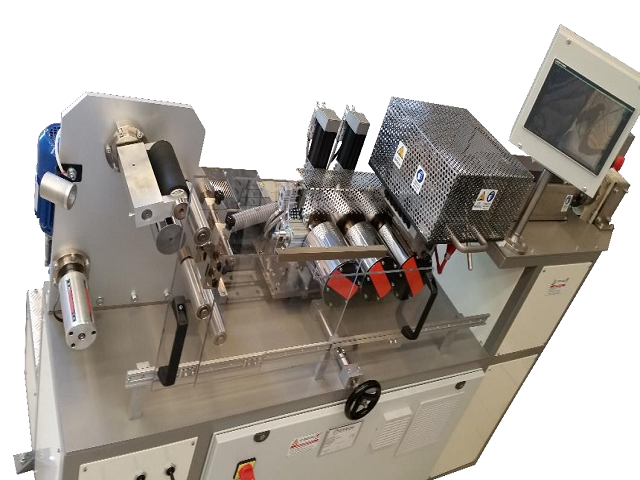

上图为冷辊系统,下图为收卷系统


设备组成:

条目

具体内容

 数量

01

a)单螺杆挤出机

型号XR20/3K V3/100

螺杆直径20mm

长径比30

b)独立模温机(用于喂料口循环冷却)

c)模头+金属不锈钢防护罩

高精度平膜W=150 mm模头,模头间隙1.5mm,可调





1

02

a)冷辊及收卷系统CW-15

冷辊直径150mm

冷辊宽度200mm

b)独立Julabo模温机(用于冷辊温度控制)

c)完整的带张力控制的收卷单元

d)配置薄膜裁边刀,裁边宽度可调

E)密闭安全防护罩



1

03

专用工具

1
