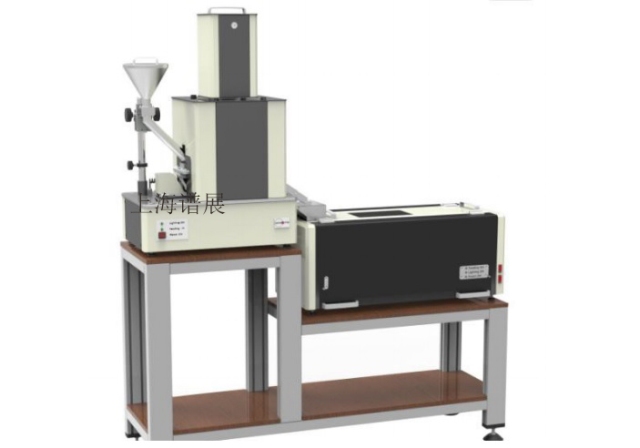

颗粒、杂质扫描分析系统 Morphious C1





产品概述

粒子扫描系统 MP-C1(彩色摄影机)是专为塑料聚合物工业开发的,也是满足于原材料供应商对产品质量的要求在不断提高需求。

当以工业规模生产时,产品质量是决定性因数。材料无缺陷不仅是一个美学问题,在多数情况下还是一个绝对的品质要求。对于聚合物工业公司来看,生产出最高质量的产品意味着超越他人的高竞争力与高效率。运用当今最新的科技发展成果,我们设计出简单易用的,建立在光学记录和处理基础上的自动质量控制系统。他更加快捷准确并节约劳动力。

为了发现并消除生产某种缺陷的原因。必须要掌握最精确的第一手资料。这就是需要准确和持续地获得关于特定缺陷的颜色,尺寸,出现频率等方面的详细资料。

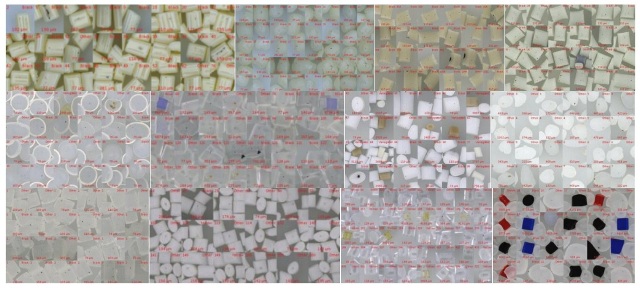

MP-C1 可以检测透明和不透明粒子,由 3-CCD 彩色摄影机获得的影像由图形处理器通过特定(上海注册商标)的软件加以处理和评估。此软件提供了多种层面的调节选项,使得用户可以完全可以按单独的要求进行系统配置。对于污点和异物颗粒(同纯净无污染材料颜色不同)的检测。可以通过教学工具对色度差异进行分级。

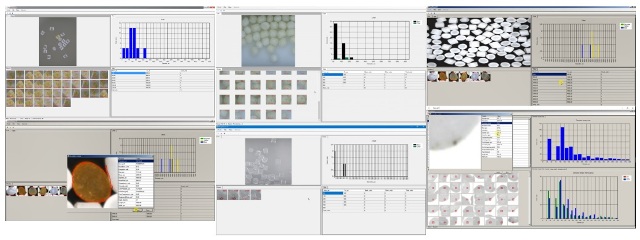

检查过程可以经由显示器观察,可见的缺陷被标记出并标注索引,特别重要的图形可储存。测验结果可以通过多种图表和表格表示,并有彩色打印机打印。数据,软件的调整,检测时间和持续时间均易获得,可方便日后评估和长期评估。

此系统可通过现成的软件界面被集成到任何内部数据处理系统中,例如经由以太网。该系统也易于维护,其中含一个全自动的自清洁单元,它可以在不同的可调节的间隔清洁粒子进料器和光学检测舱。




1,产品的引文

完全自动化快捷的粒子扫描系统 MP-C1(彩色摄影机),可以对实验室产品颗粒进行质量检测以及生产线产品质量的流程控制。



2,价格说明

仪器 MP-C1 的价格在还没有出厂、包装和保险之前的情况下:

我们定义在 20 微米到 200 微米之间是摄影机像素的标准配置。它每小时可以处理出 2 公斤甚至到 60 公斤重的透明和不透明的粒子,当然是取决于被检产品颗粒的规格和材料。

以下是摄像机的规格与处理量比较(20um: 1-3kg/h40um2-6kg/h60um6-12kg/h等)。你们可以针对配置规格来选者贵公司所需要得摄影机。

针对 MP-C1这一款的粒子扫描系统,我们把电脑与摄影机系统的连接线长度预留在3米。然后设定以分辨率在 40 微米的标准开始,在测试 80 微米,然后120 微米到最后 200 微米等10个规格(客户也可以自定义)。根据测量结果我们得到以下一组数据,并作为技术参数。






3,仪器的组成部分

-机械的共鸣感应装置

-摄像机等的配置:USB 3 CMOS resolution1600x120060f/s

-像素尺寸:pixel size 4.5um

-光学配置:Color calibration module

-PC控制电脑的模拟器,硬件设备:

SDD  SanDisk UltraII SDSSDHII-120G-G25

HDD Western Digital Blue WD10EZEX 1TB;

Motherboard Gigabyte GA-Z97X-UD3H;

GB DDR3-RAM

处理器ProcessorIntel Core i7 i7-4790K Quad Core 4x4.0 GHZ;

电源:Coolermaster G750M 750W;

- 软件操作系统:Windows &(or higher). Powered by Mishell@

- 整套电路的连接



- 17 寸大的显示屏(辐射小),监控器设备

- 键盘,鼠标

- 各种硬件软件的解读文件



主要的技术资料

芯片彩色摄影机

设定摄影机的像素:                 1600x1200像素,60f/s, Pixel size 4.5um

检测精度:                              20um

光学尺寸:                              USB 3 CMOS

影像传送率:                           60f/s

功率的消耗量:                       18W

适宜的工作环境温度:             15 40 oC

设备尺寸:                             50 x 60 x 50cm

重量:                                   32kg

灯光的配件                          LED 强光源



常规下的理论

当选定分辨率在 20 微米的标准摄影机,可以准确快捷的获取生产流程中微粒的影像,从而计算出产品的总质量(杂物分类统计)。对于这种规格的摄影机而言每小时检测出的总处理量可达到 2 公斤到 60 公斤不等

同时也取决于产品本身的材料和规格性能。

带有图像处理器的高效率的瞬时捕捉

实时图像处理

电脑的尺寸:                19 寸长 4HE

主体部分的尺寸:          500*600*500* mm3 (**)

电压/功率:                  约在 230V/110V; 380VA

重量:                         约在 32公斤


希望以上资料可以更好的帮助你们认识到我们的产品。如果有任何疑问,请随时与我们保持 联系,感谢对本公司的支持和厚爱。
